KFZ Diagnosetools

OBD- und KKL-Interface über Bluetooth und USB

Technische Daten

OBD Platine

○ ELM 327 Version 1.4 basiertes OBD-Scantool-Interface
○ Protokolle CAN (ISO 15765-4), SAE J1850 PWM, SAE J1850 VPM, ISO 9141-2, ISO 14230-4 und SAE J1939
○ Schnittstelle zum PC: USB und Bluetooth
○ Betriebsspannung 12 V über OBD-Kabel
○ Bluetooth: Reichweite 100 Meter, wahlweise mit Antenne auf Platine oder Externer Antenne
○ Umschalter: Bluetooth, USB
○ 9 Poliger Anschlussstecker für OBD-Kabel
○ LEDs für Spannungsversorgung, Datenkommunikation, Bluetooth-Verbindung und USB-Verbindung

KKL Platine

○ KKL-Interface
○ Schnittstelle zum PC: USB (FT232BL Chip)
○ Betriebsspannung 12V über Diagnosekabel
○ 9 Poliger Anschlussstecker für fahrzeugspezifisches Diagnosekabel

Gehäuse

○ Aluminiumgehäuse, wahlweise mit Plexiglas- oder Aluminium-Deckel
○ Abmessungen: L 168,0 mm; B 103,0 mm; H 56,0mm

Alte Videos

Platinenherstellung

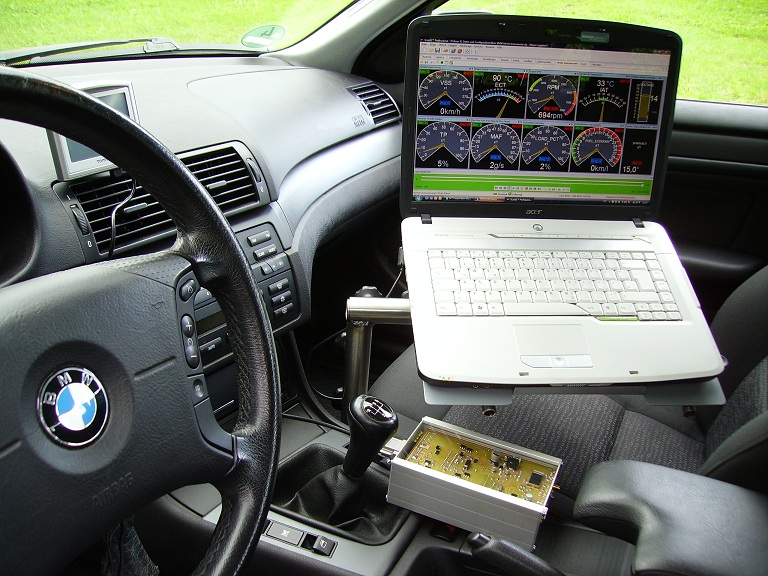

Das Tool in Aktion

Ich habe es mir zur Aufgabe gemacht, ein OBD-Interface kombiniert mit einem KKL-Scantool zu bauen.

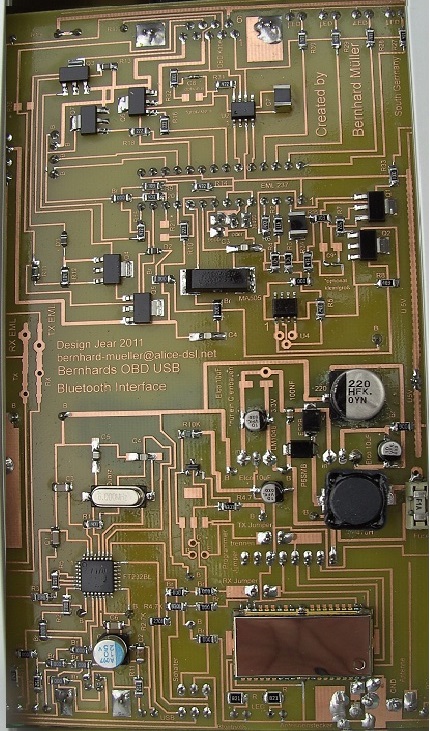

OBD Platine

Anwendung: Kommunikation mit Fahrzeugsystemen, die OBD-diagnosefähig sind.
Das OBD Interface basiert auf dem Datenblatt des ELM 327.
Hinzugefügt habe ich eine Bluetooth und USB Anbindung.
Die Spannungsversorgung ist gegen Spannungsspitzen vom Bordnetz geschützt.
Es fungiert als Schnittstelle zwischen PC und Fahrzeugen, die mit OBD ausgestattet sind.
Software

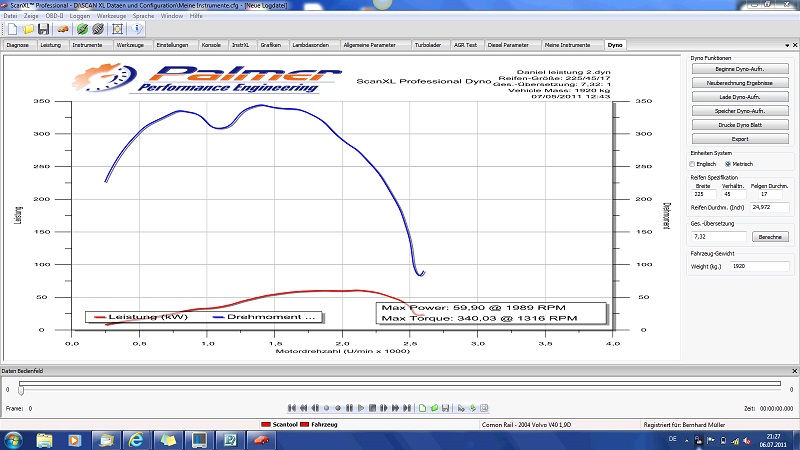

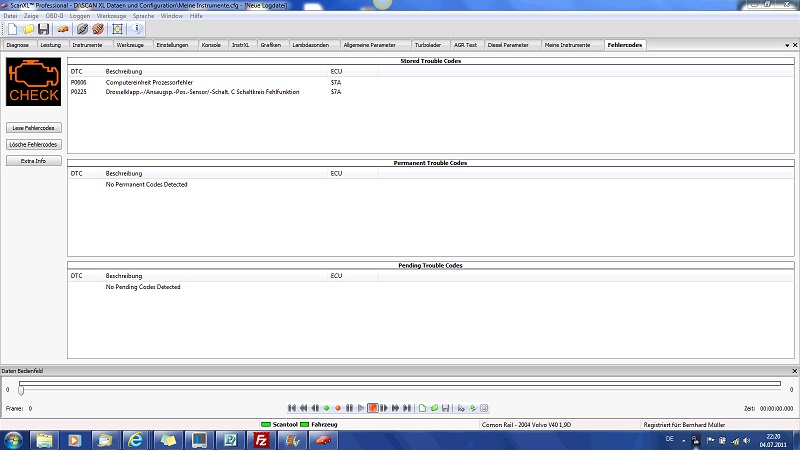

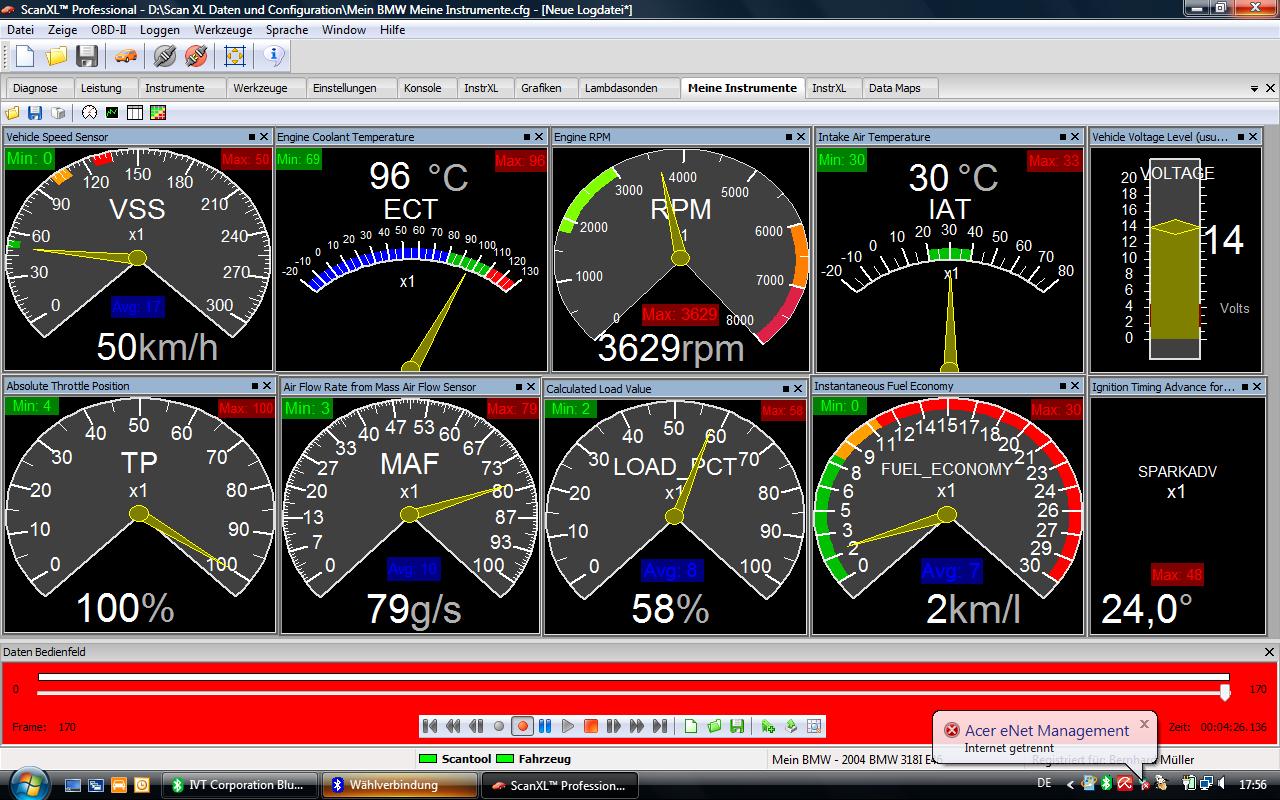

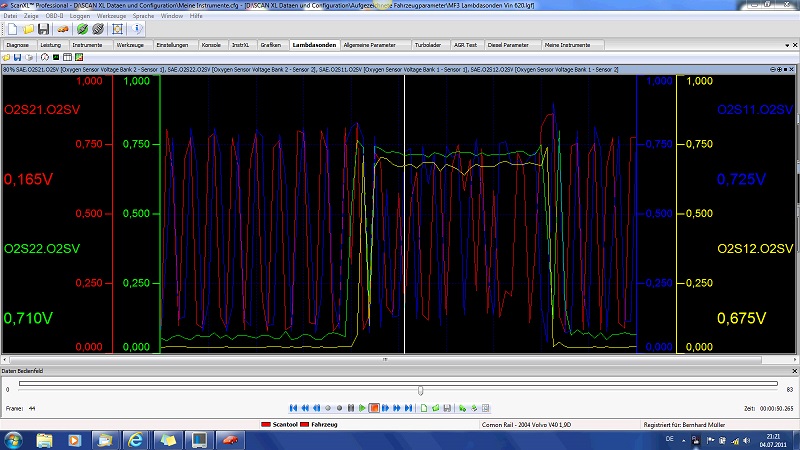

Als Software kann ScanXL von Palmer oder ScanMaster-ELM verwendet werden.

KKL Platine

Anwendung: Kommunikation mit Fahrzeugsystemen, welche die KKL-Kommunikation unterstützen. (Siehe Software)
Beim KKL-Interface habe ich zur Kommunikation mit dem PC einen USB FT232BL-Schnittstellen Chip verwendet.
Dieser kann eine Kommunikation mit Fahrzeugen und Systemen aufbauen, welche eine KKL-Kommunikation über eine K-Leitung unterstützen.
Software

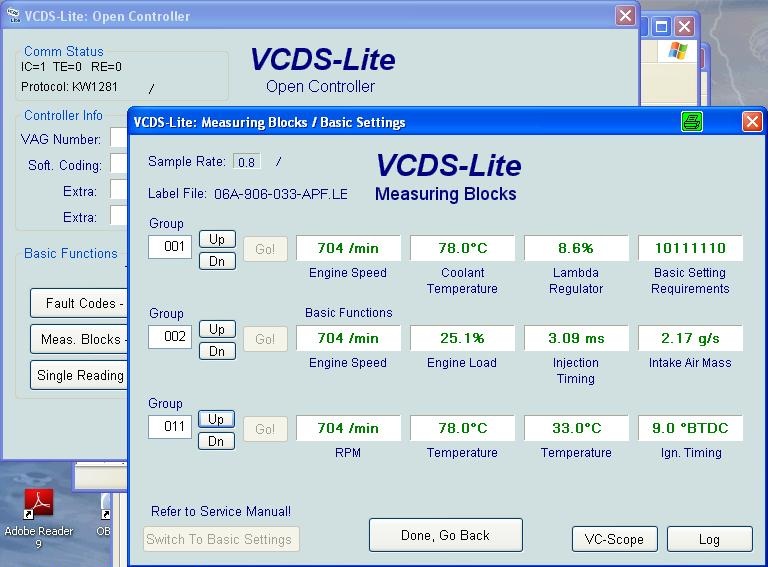

VCDS-Lite; VAG-COM bis Version 409.1; Webasto Thermo Test; Eberspächer EDiTH; CarPort; WBH-Diag; OBD Scan Tech; VAG-Check; UniDiag KWP200; MonoScan; Fiat ECU Scan; Porsche 964 OBD Plott; Mitsubishi/Subaru EvoScan; Audi-VWTool; AlfaDiag; Volvo VOL-FCR; BMW CarSoft; BMW EDIABAS/INPA; Mercedes CarSoft; Opel OP-COM ; Mini Cooper RMS-Mini Tester; Nissan OBD SCAN TECH; Subaru FreeSSM … und viele mehr.

Die zwei Platinen habe ich selbst entworfen und geätzt. Dazu habe ich ein kleines Video eingestellt (links).
Überwiegend habe ich SMD Bauteile verwendet.
Keine Angst! Ich dachte zuerst, dass sich das Einlöten schwierig gestaltet.
Dem ist nicht so.
Mit etwas Übung und ein paar Recherchen im Internet ist es kein Problem.
