Zander Magazin Beute

Von mir mit Sketch Up in 3D entworfene und mit 28mm Leimholz gebaute 9 Waben Zander Magazin Beute


3D Modell

drehbare Vorschau des 3D-Modells

Download

SketchUp:
Beutenmodell
Explosionszeichnung (Gesamtansicht)

Meine Beuten: Boden, drei Magazine, Deckel und Rähmchen

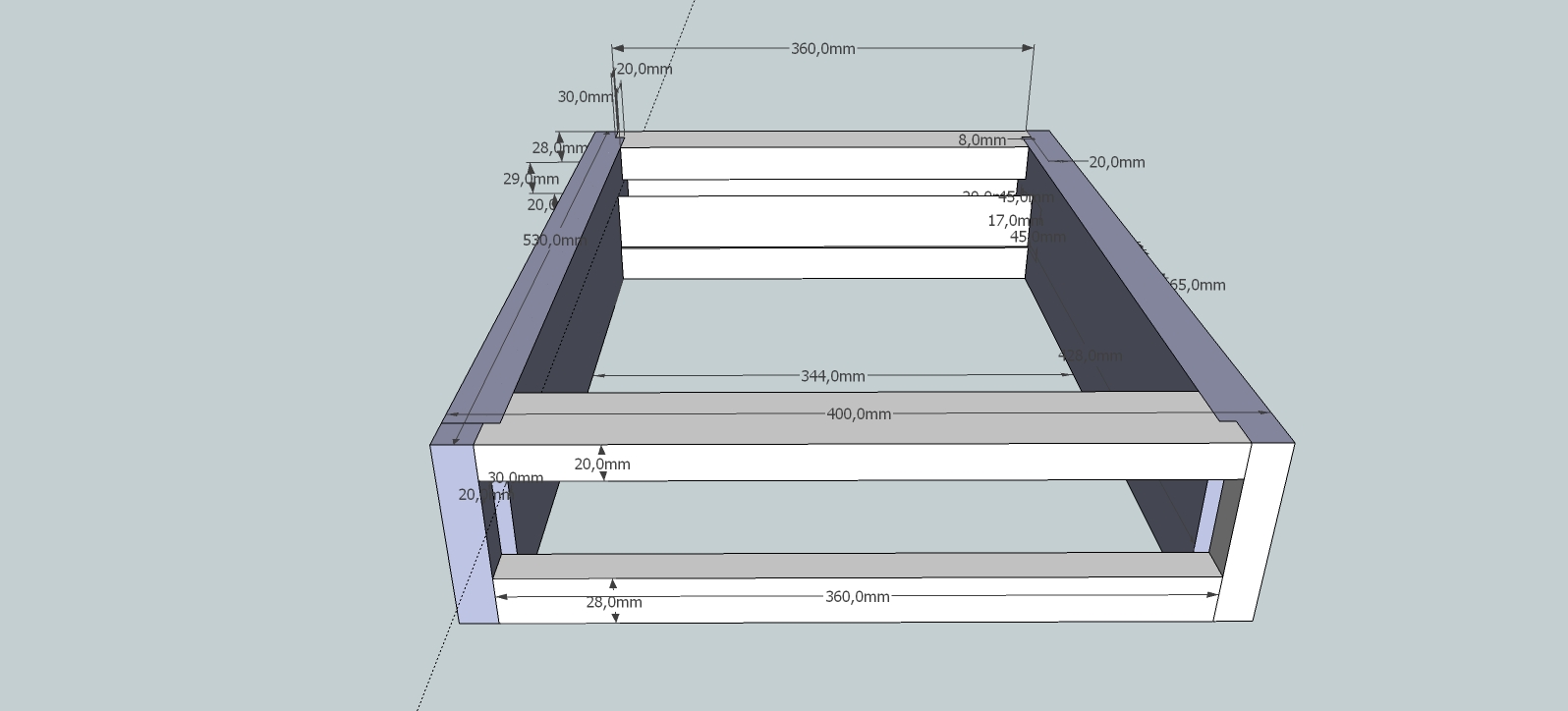

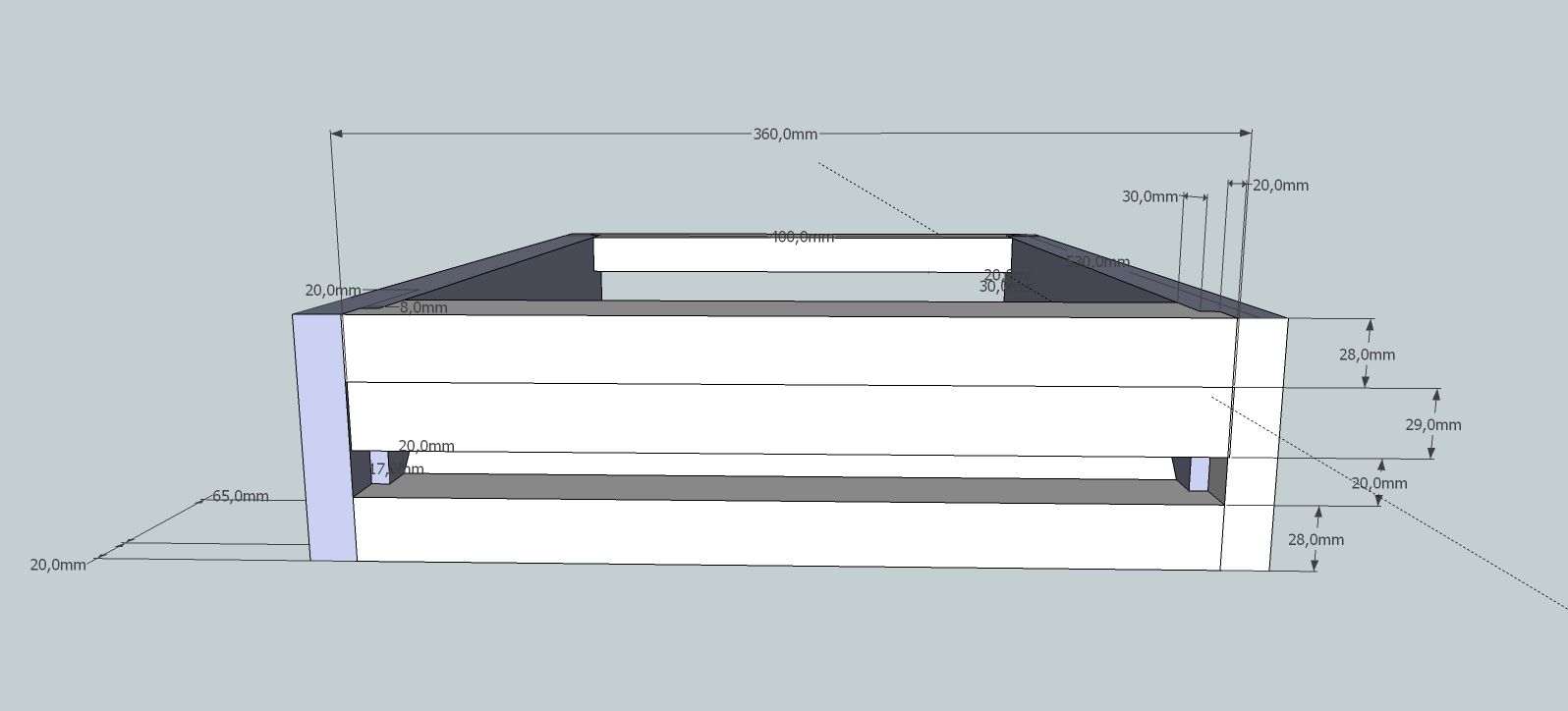

Boden Vorderansicht

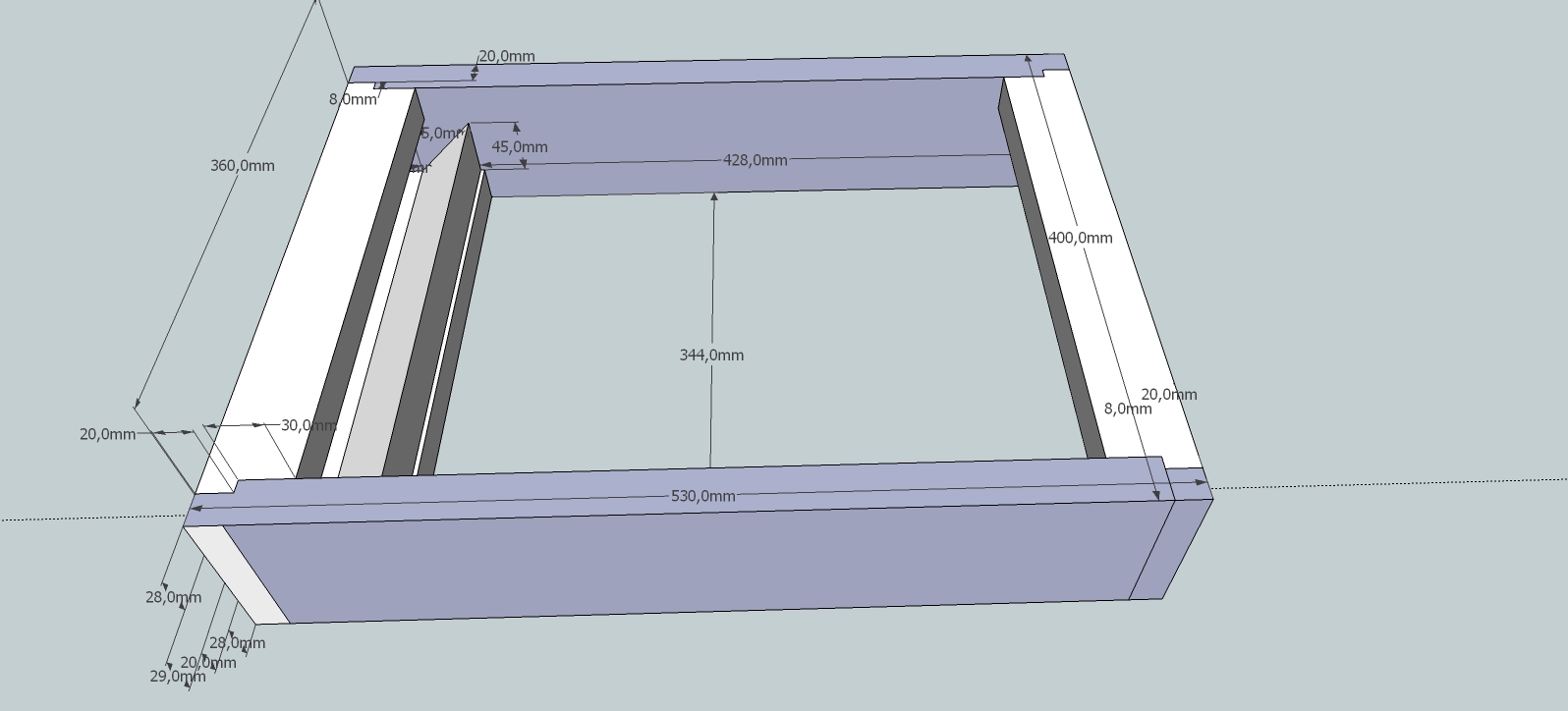

Boden Seitenansicht
Boden von hinten

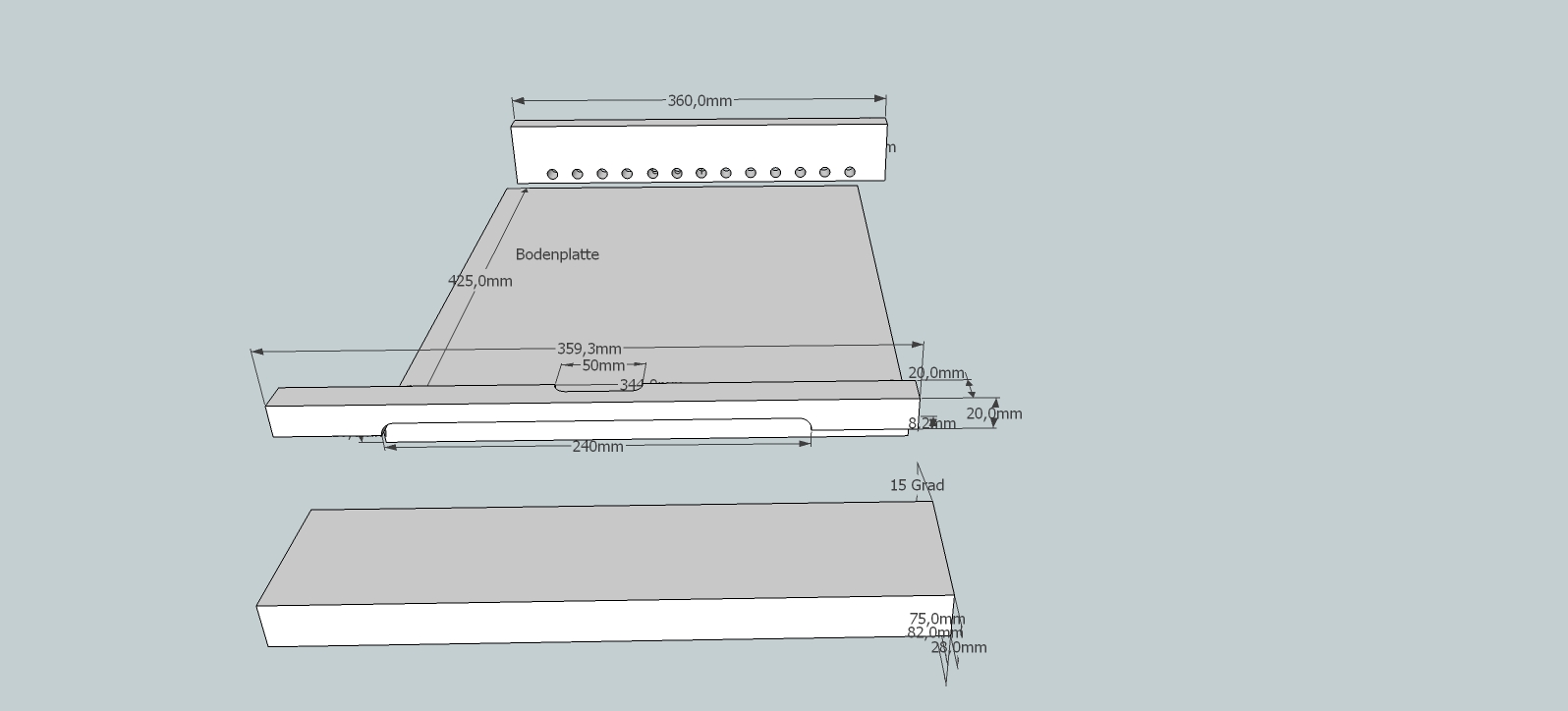

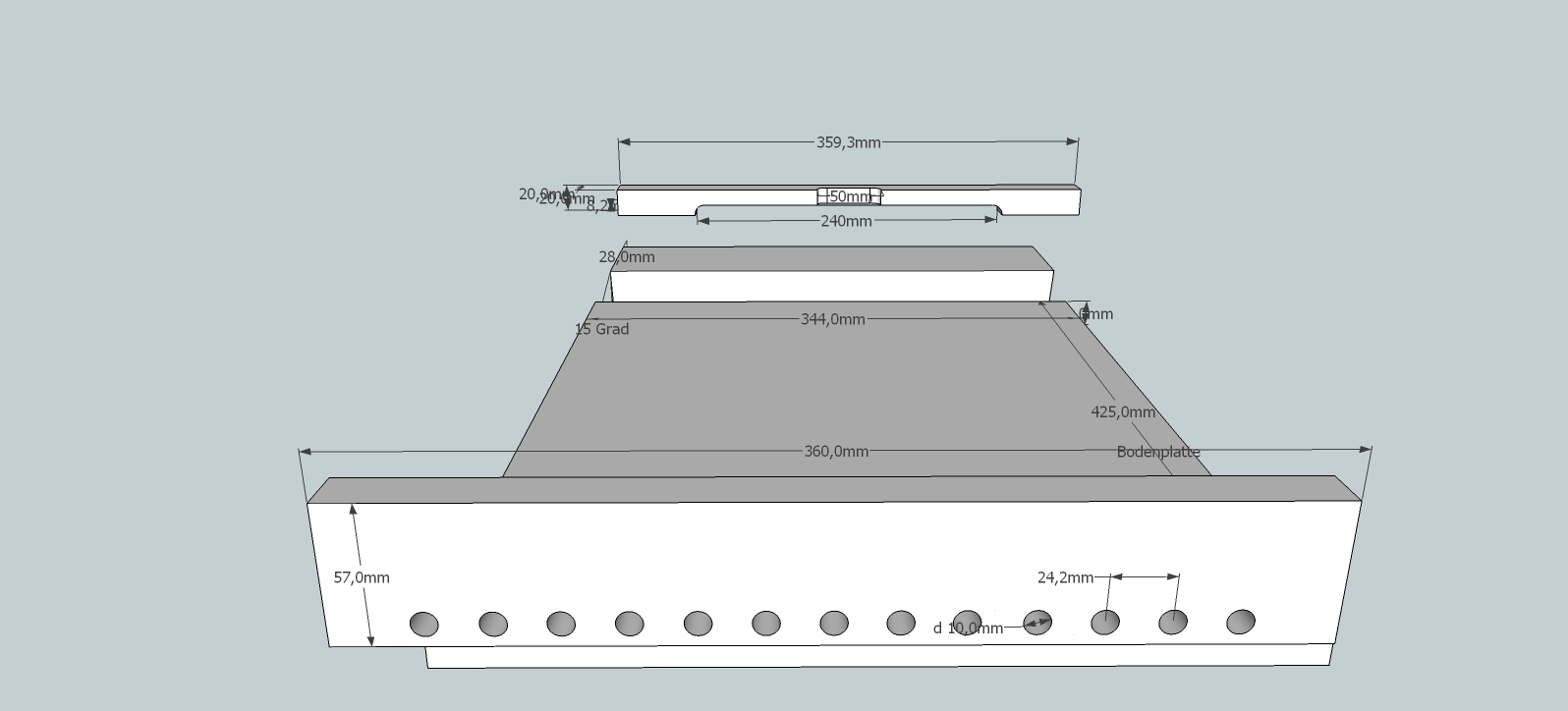

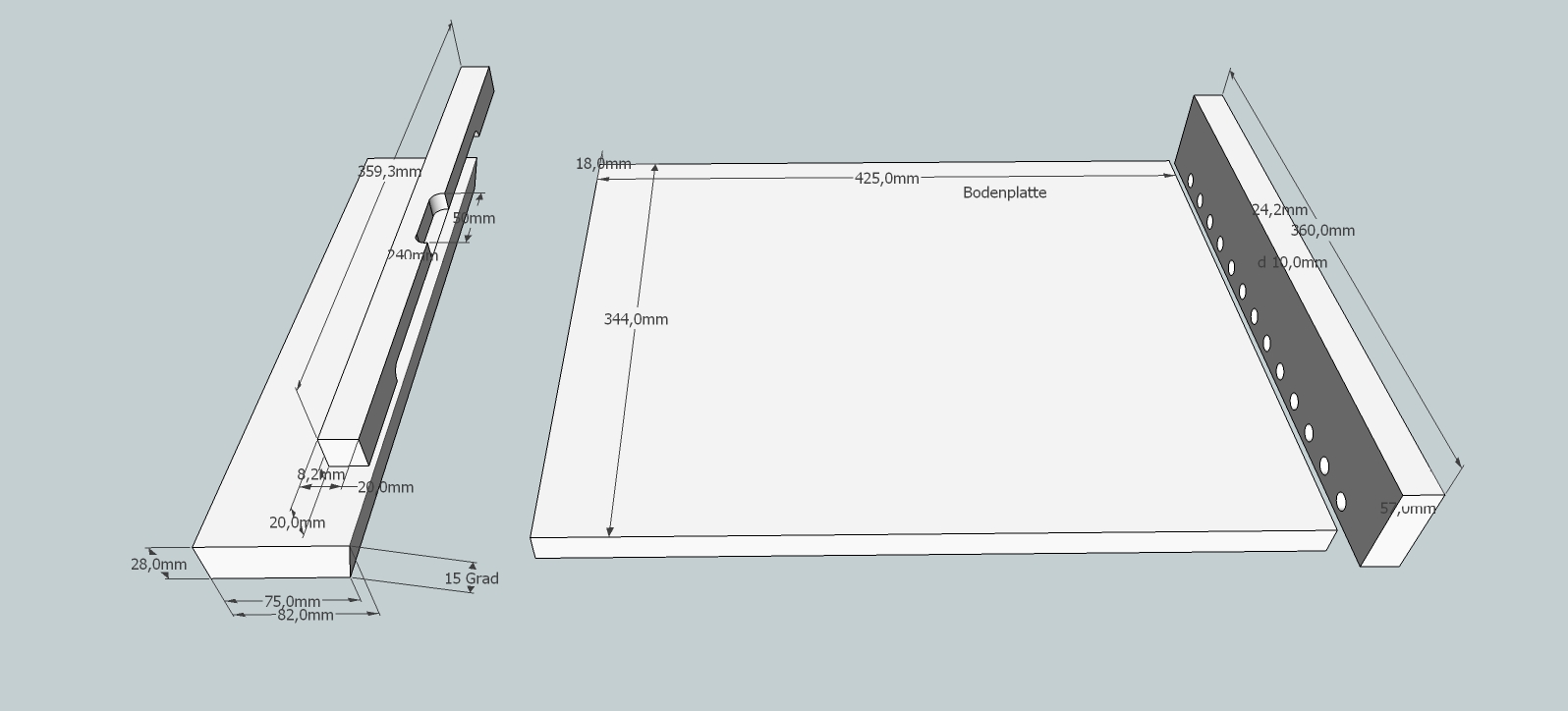

Bodenplatte, Flugbrett, Fluglochkeil, hinterer Deckel von vorne
Bodenplatte, Flugbrett, Fluglochkeil, hinterer Deckel von der Seite
Bodenplatte, Flugbrett, Fluglochkeil, hinterer Deckel von hinten

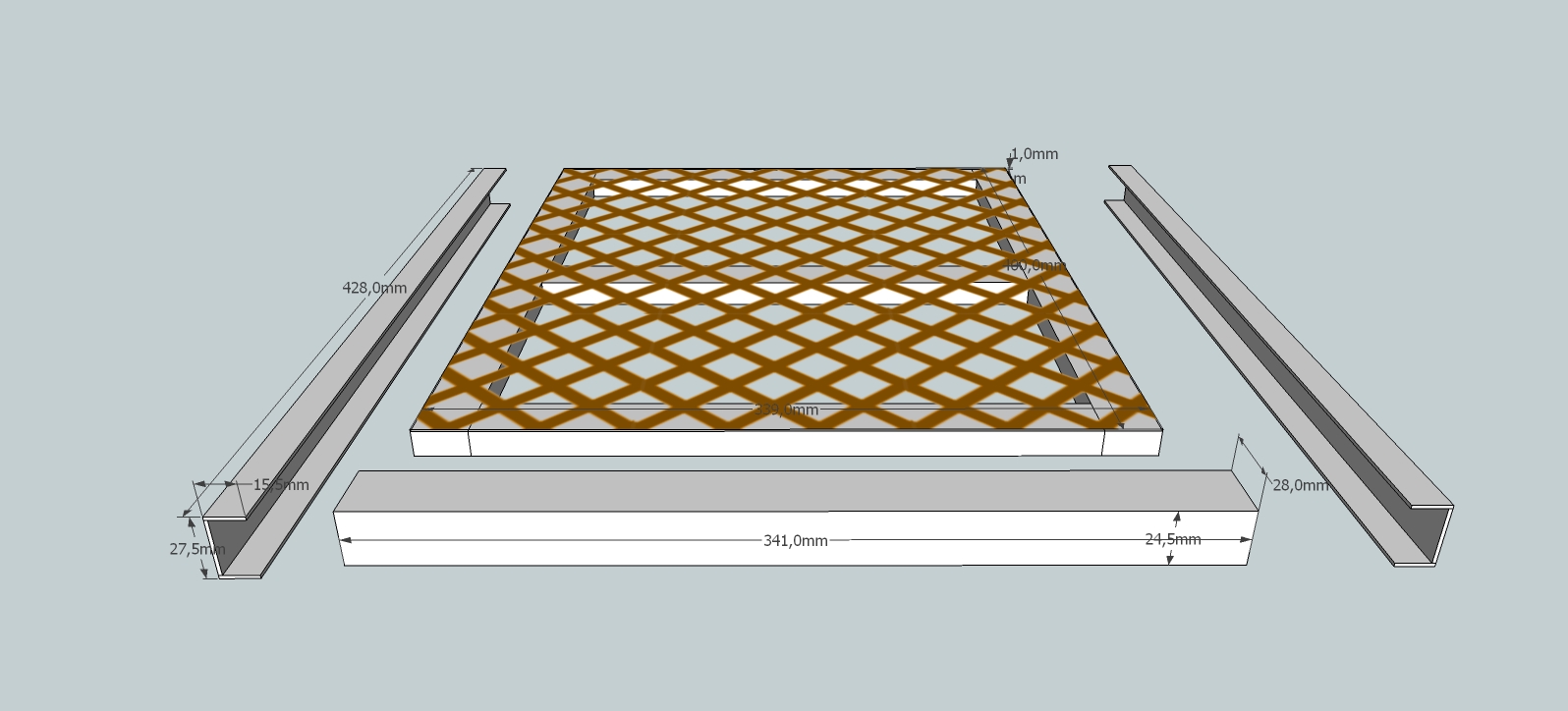

Varroa Gitterboden mit Alu Halteschienen

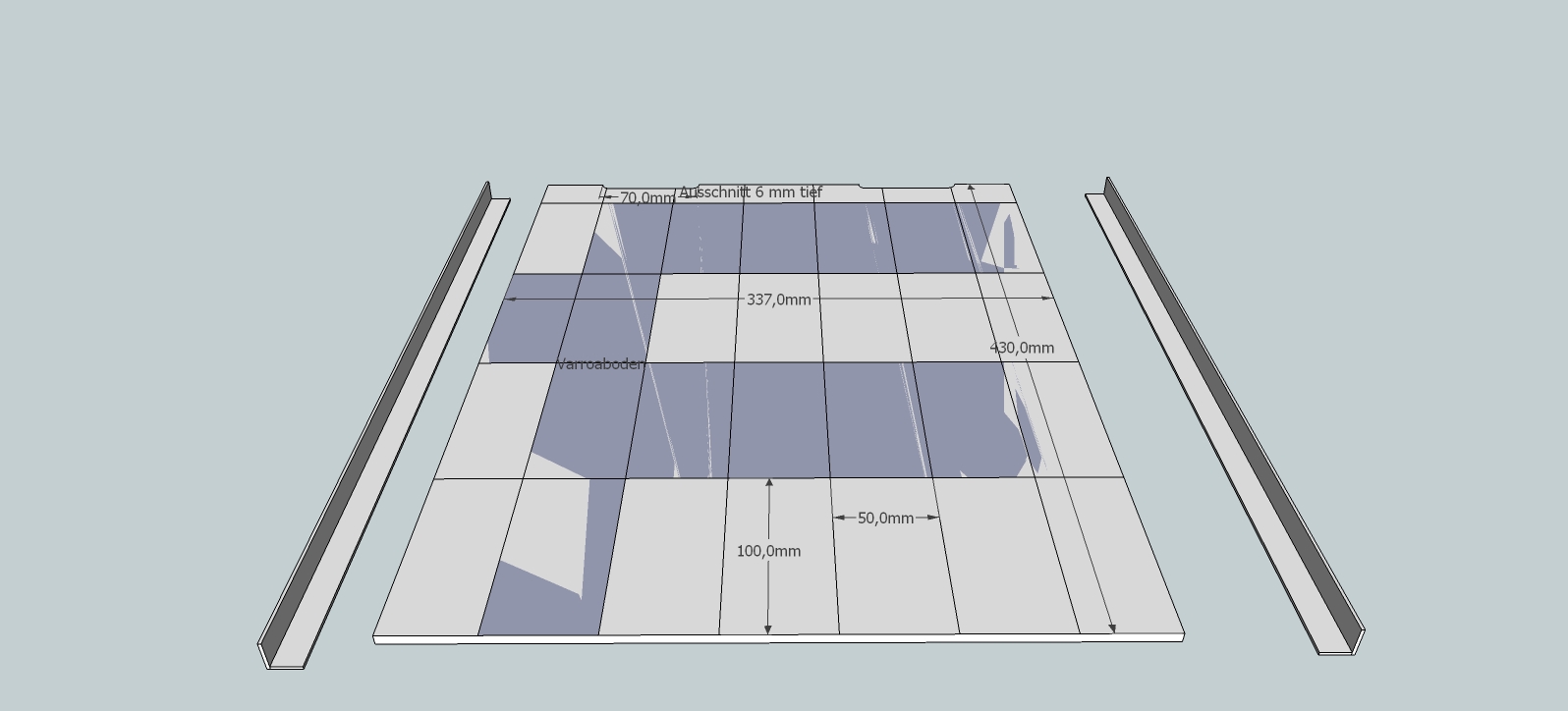

Varroa Einlageboden herausnehmbar auf Alu Winkel

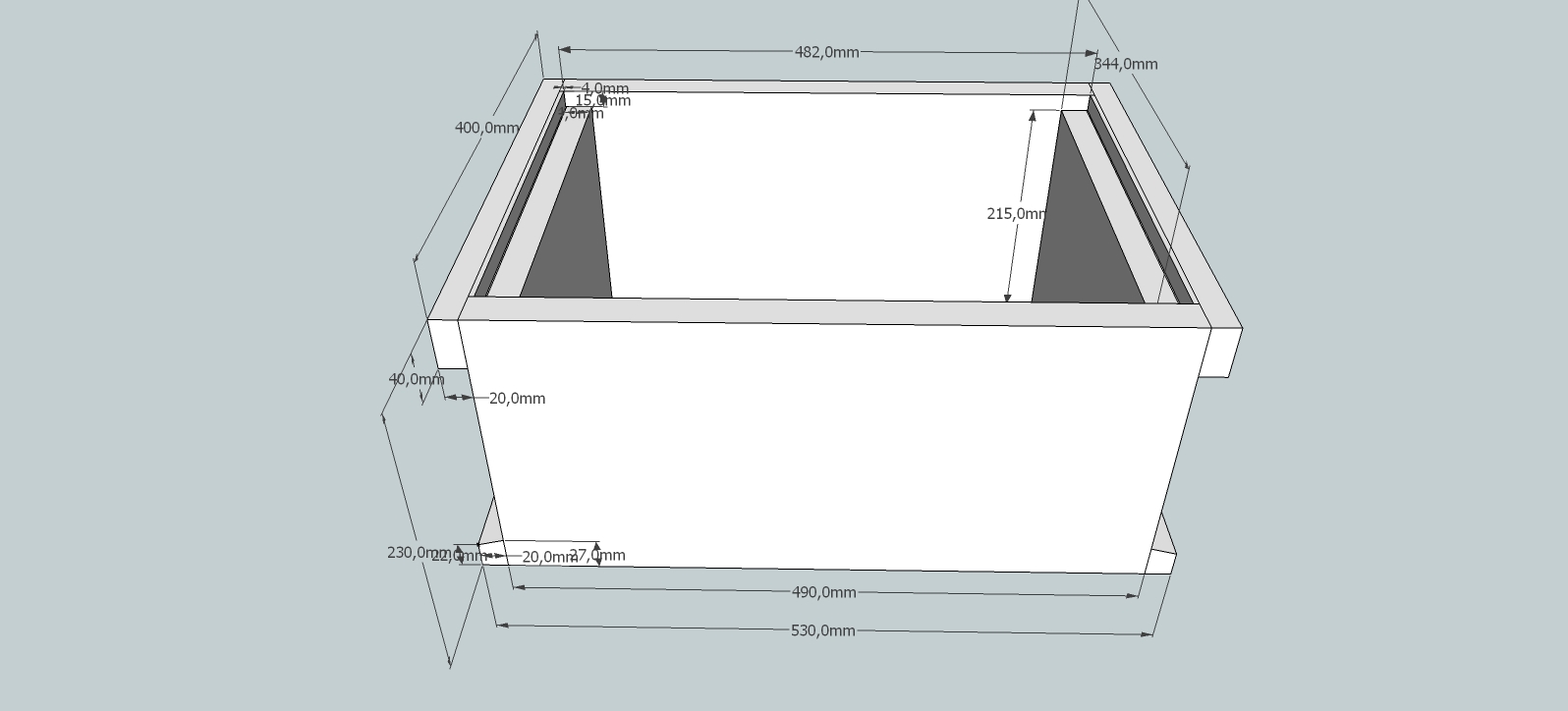

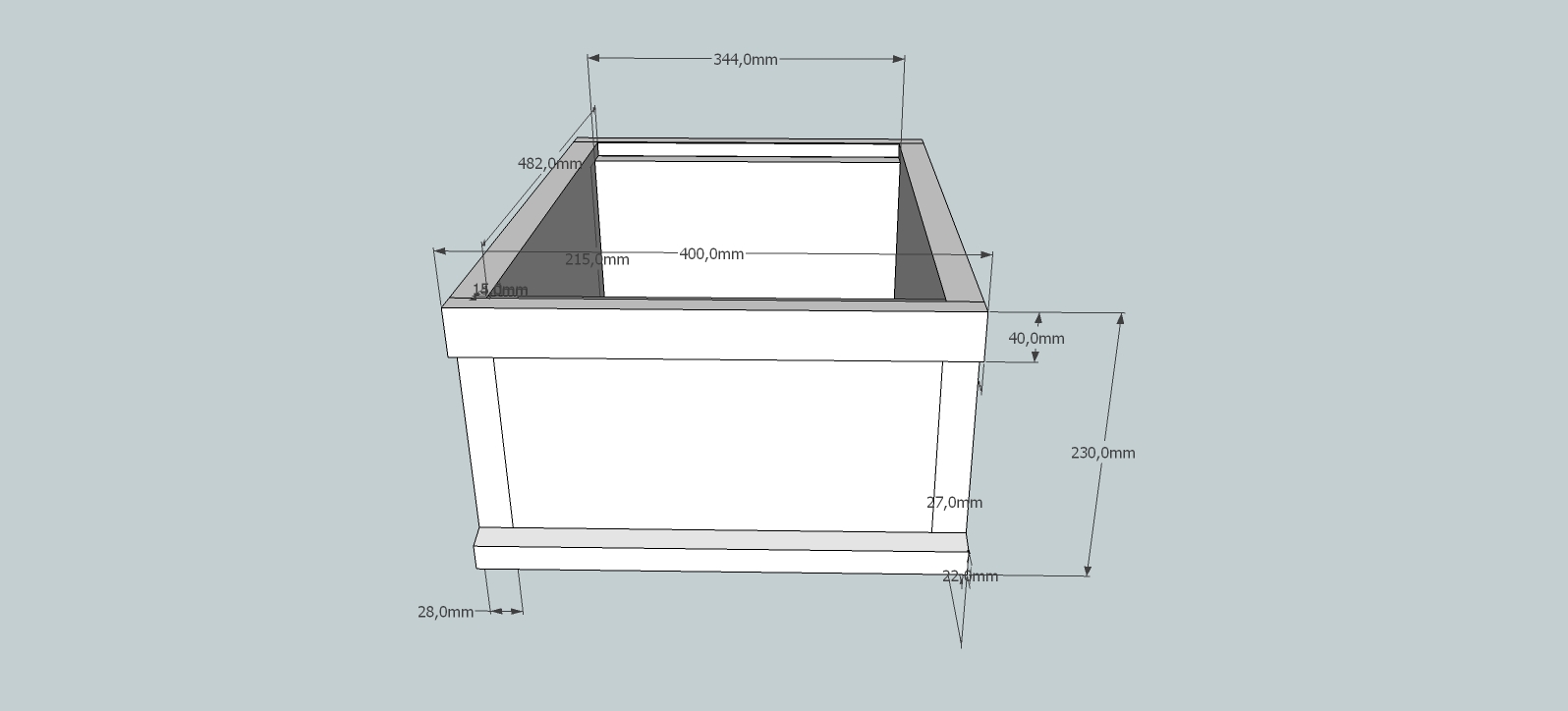

9 Waben Magazin Vorderansicht
9 Waben Magazin Seitenansicht

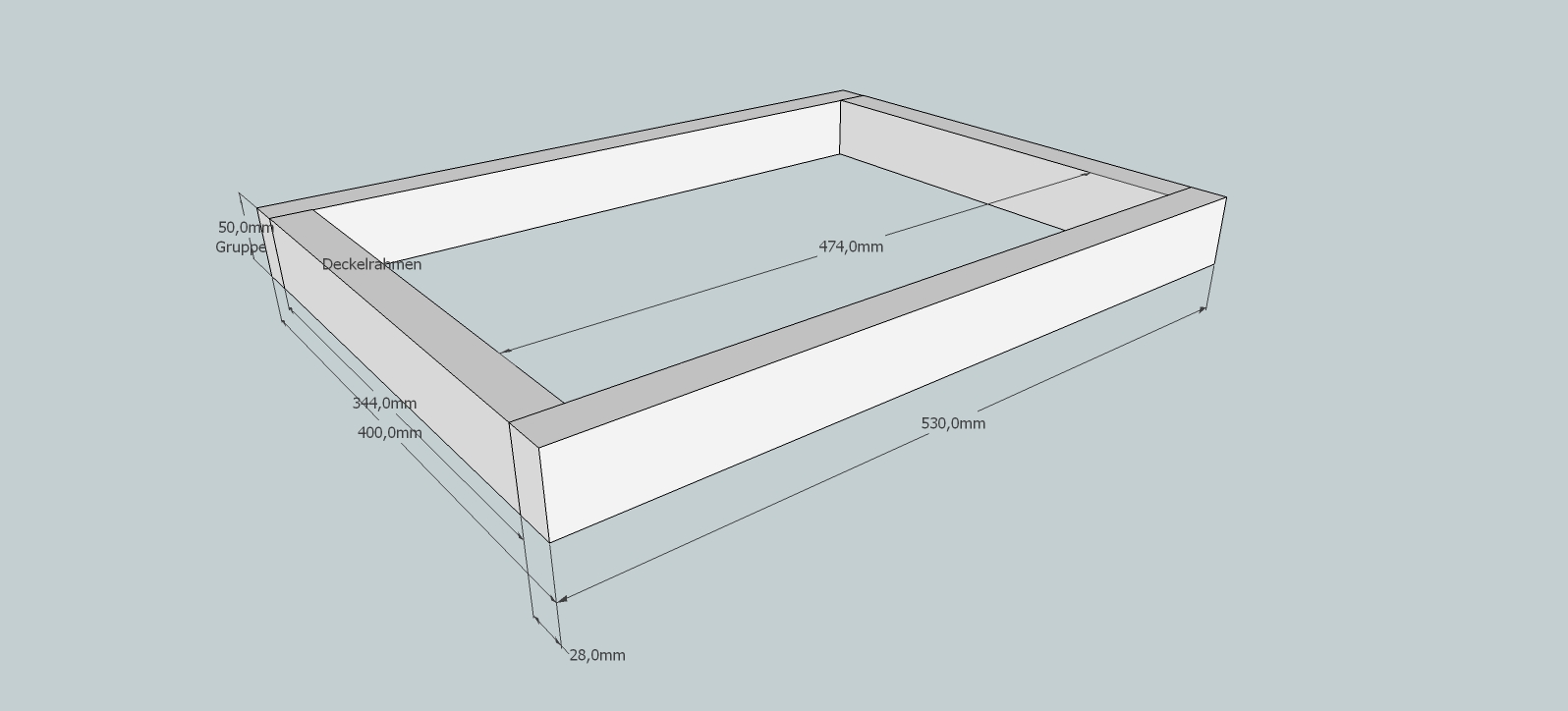

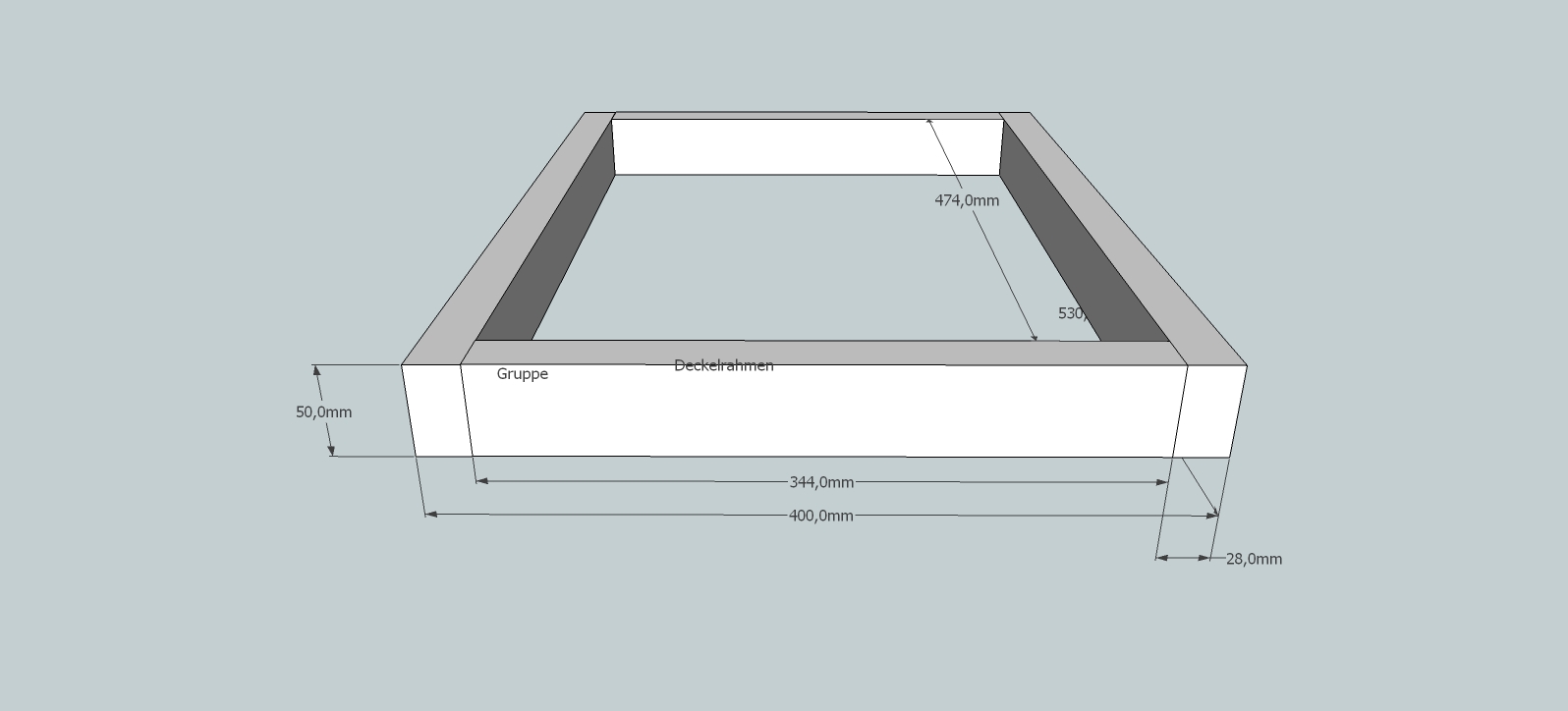

Deckelrahmen Vorderansicht
Deckelrahmen Seitenansicht

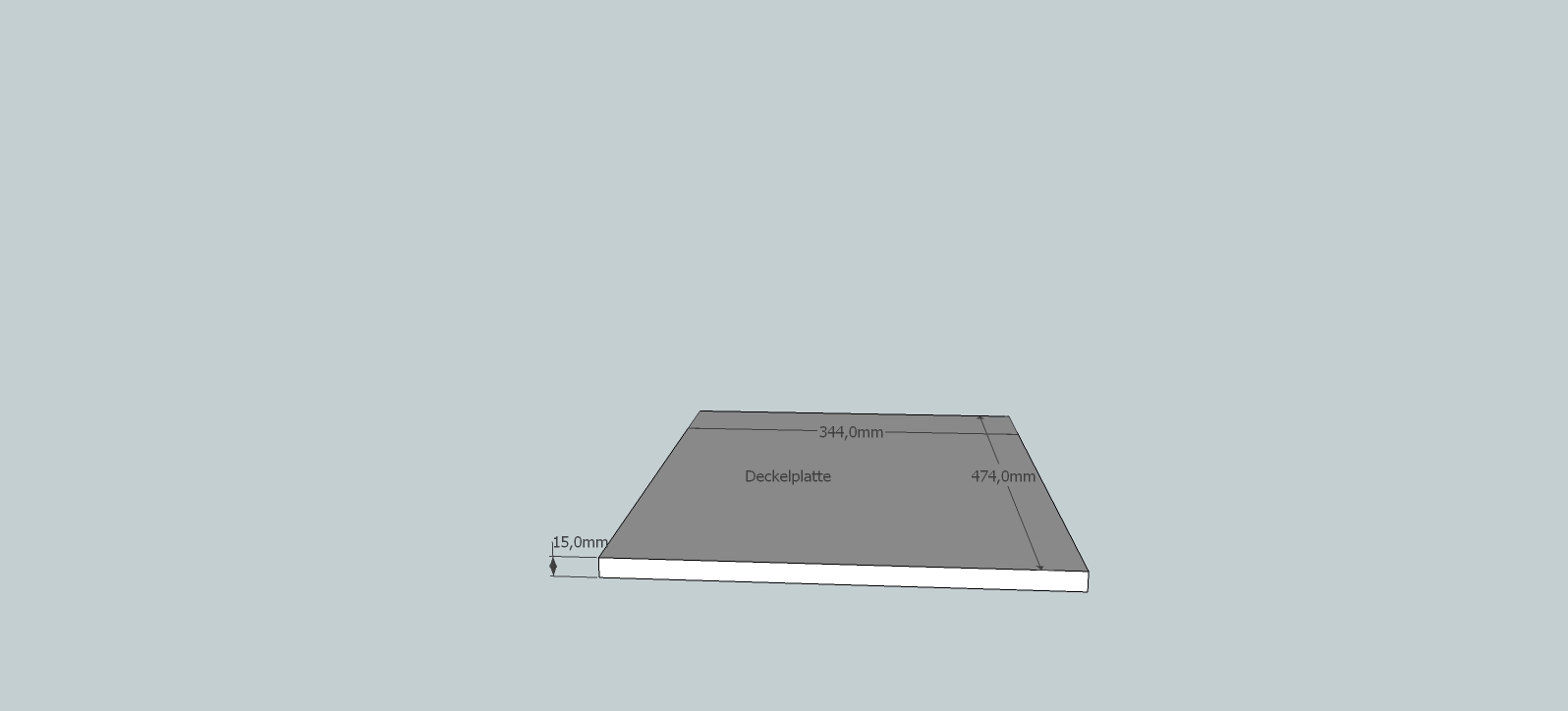

Deckelplatte

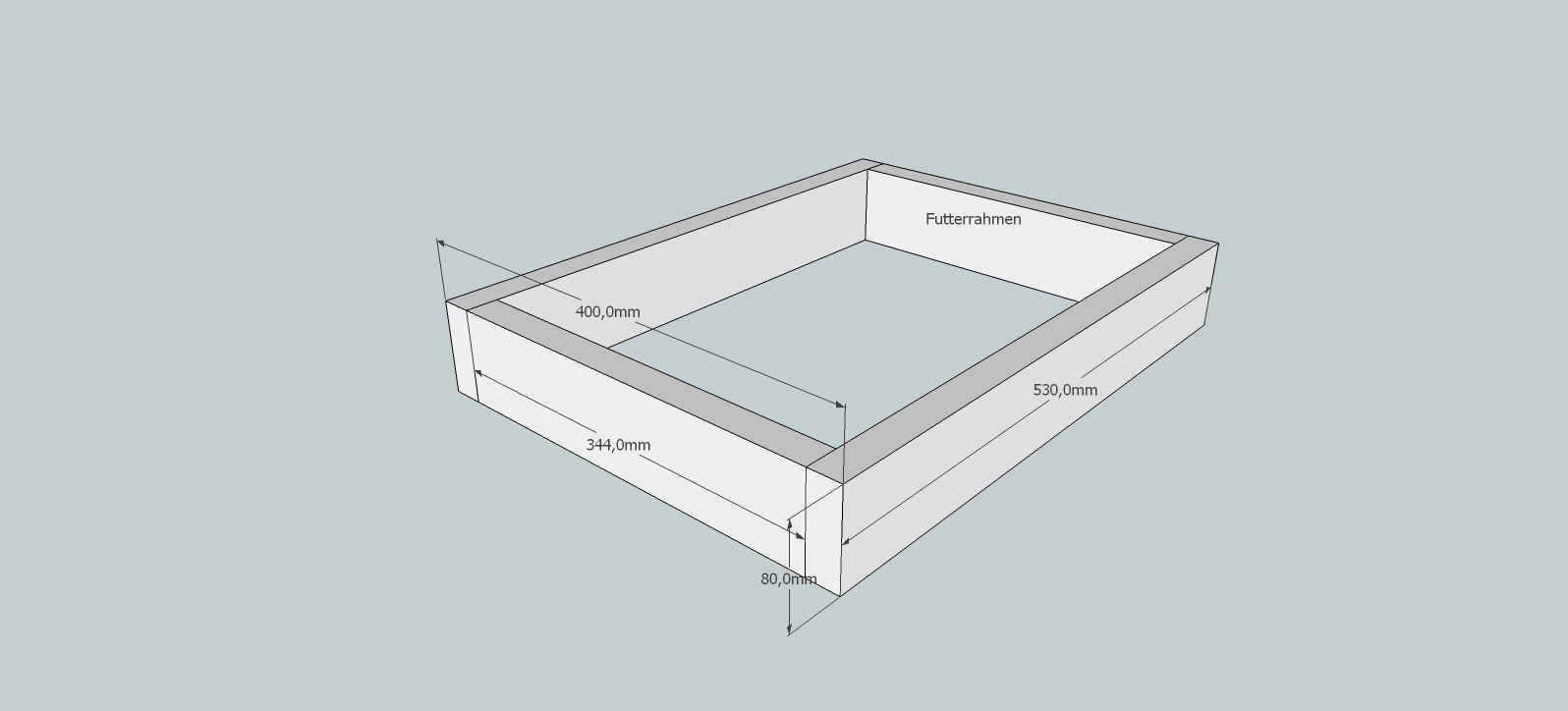

Futterrahmen 80mm hoch zum aufsetzen von Futterschalen

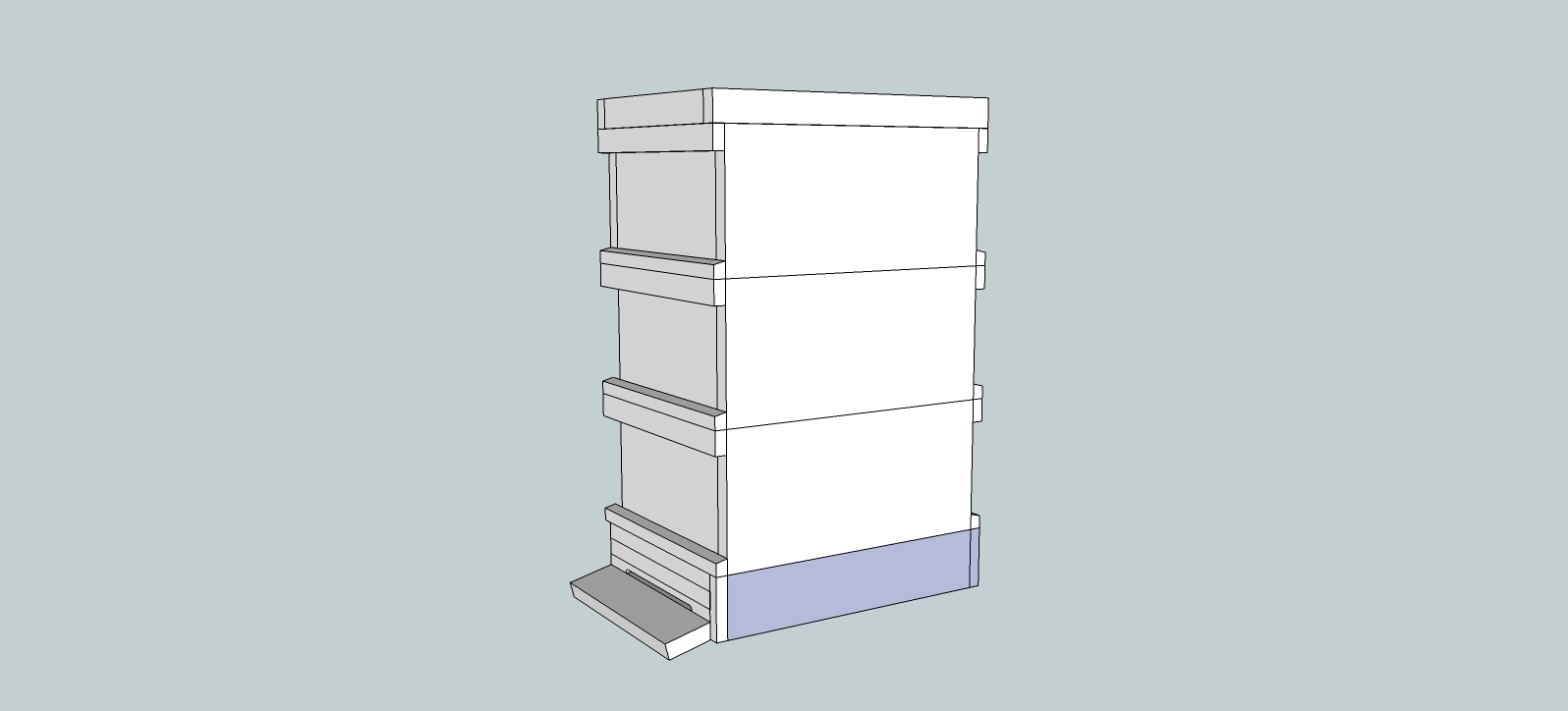

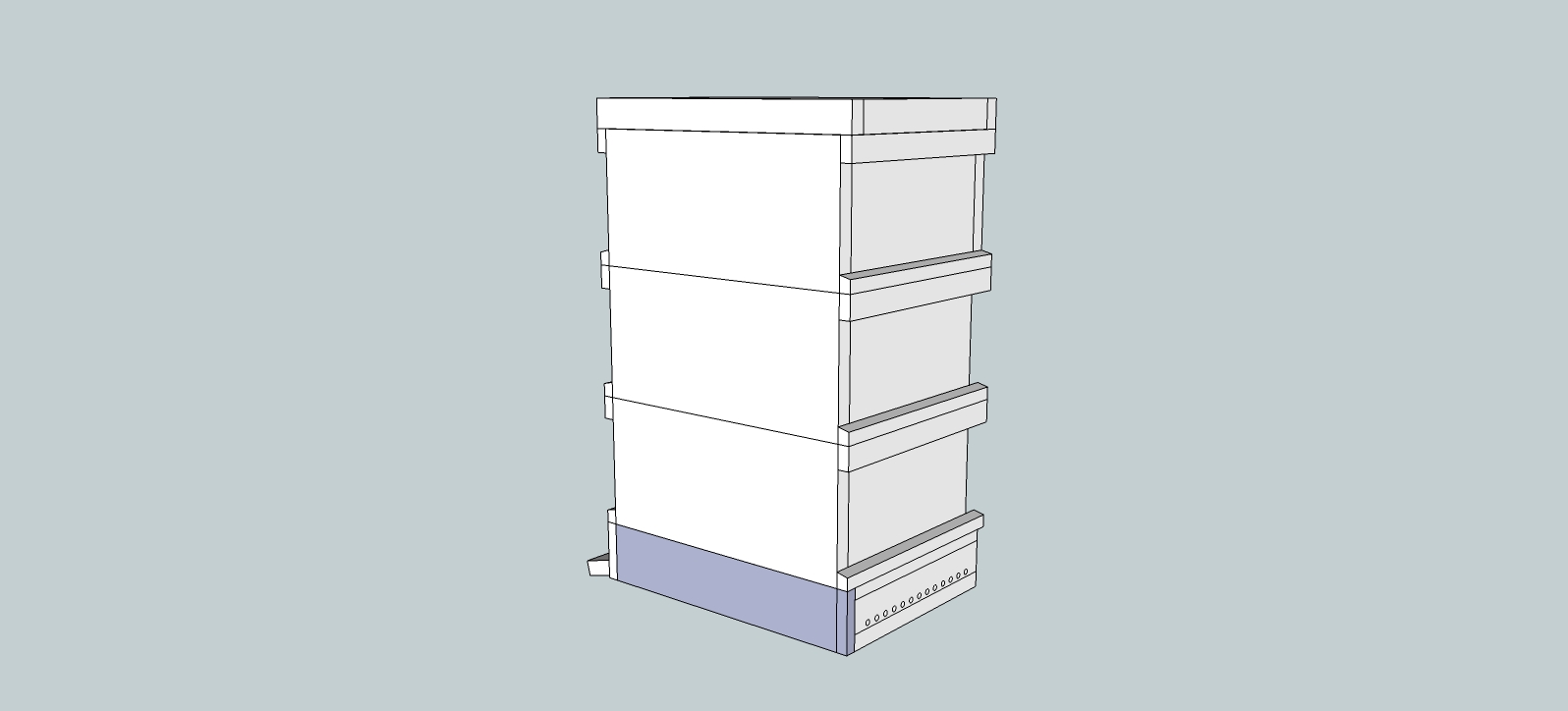

Beutenansicht von der Seite mit 3 Magazinen

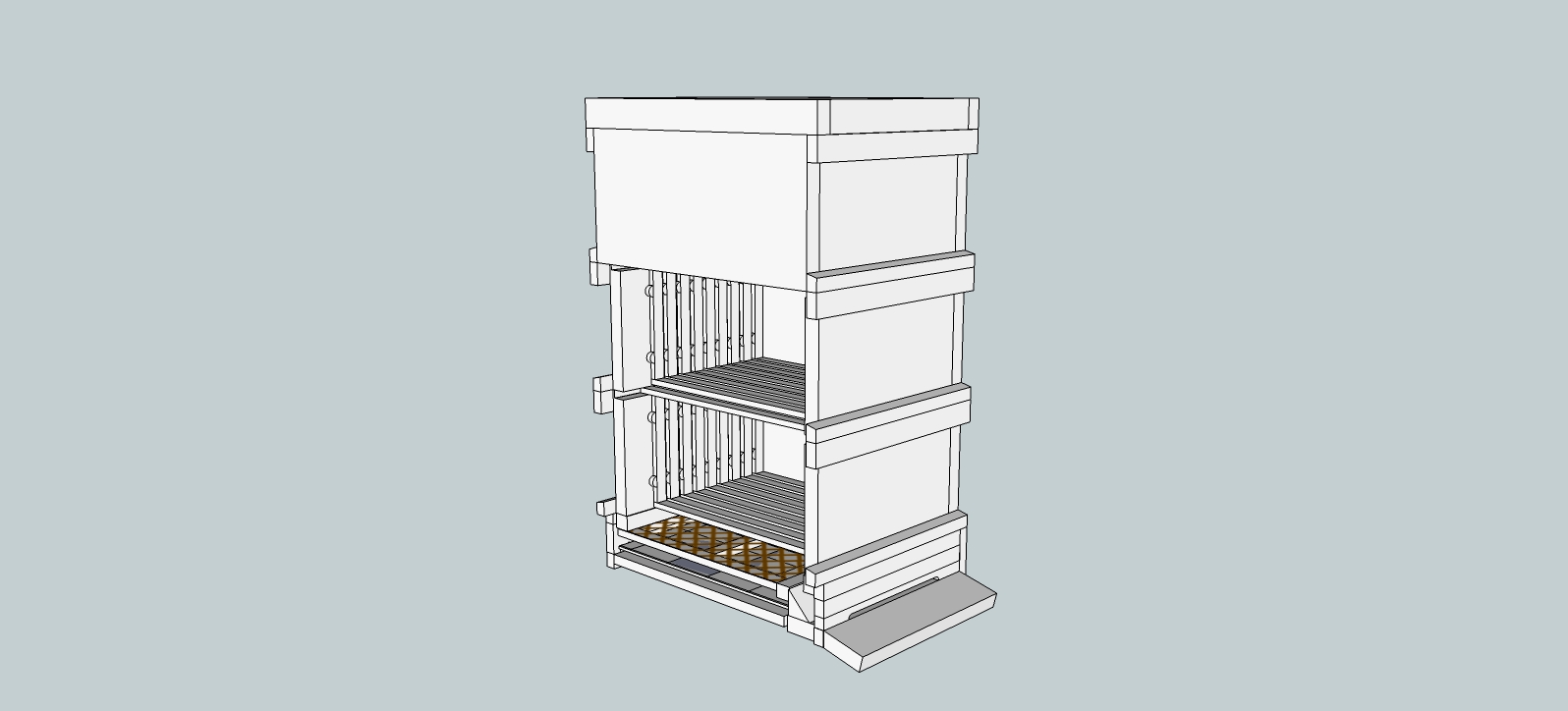

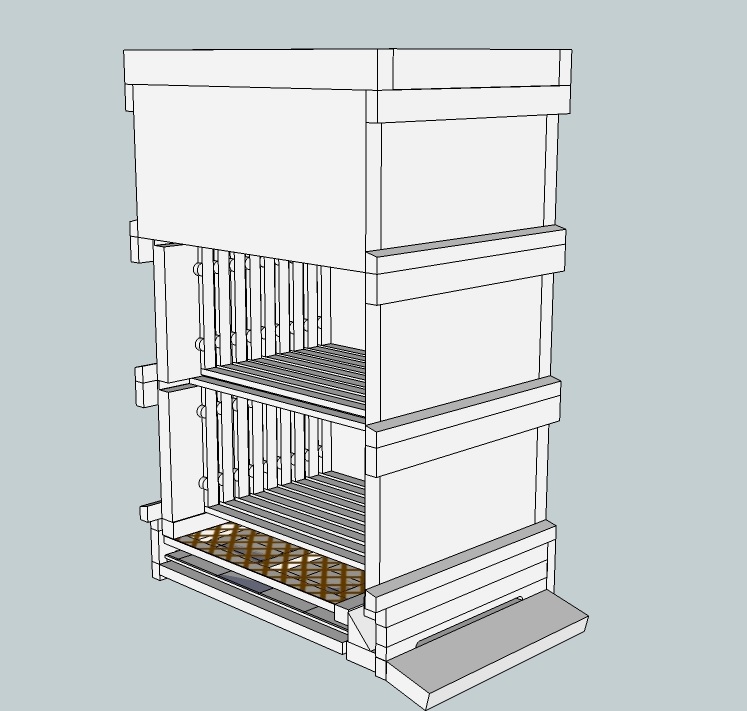

Beutenansicht von der Seite zwei Magazine aufgeschnitten für seitlichen Einblick
Beutenansicht von hinten

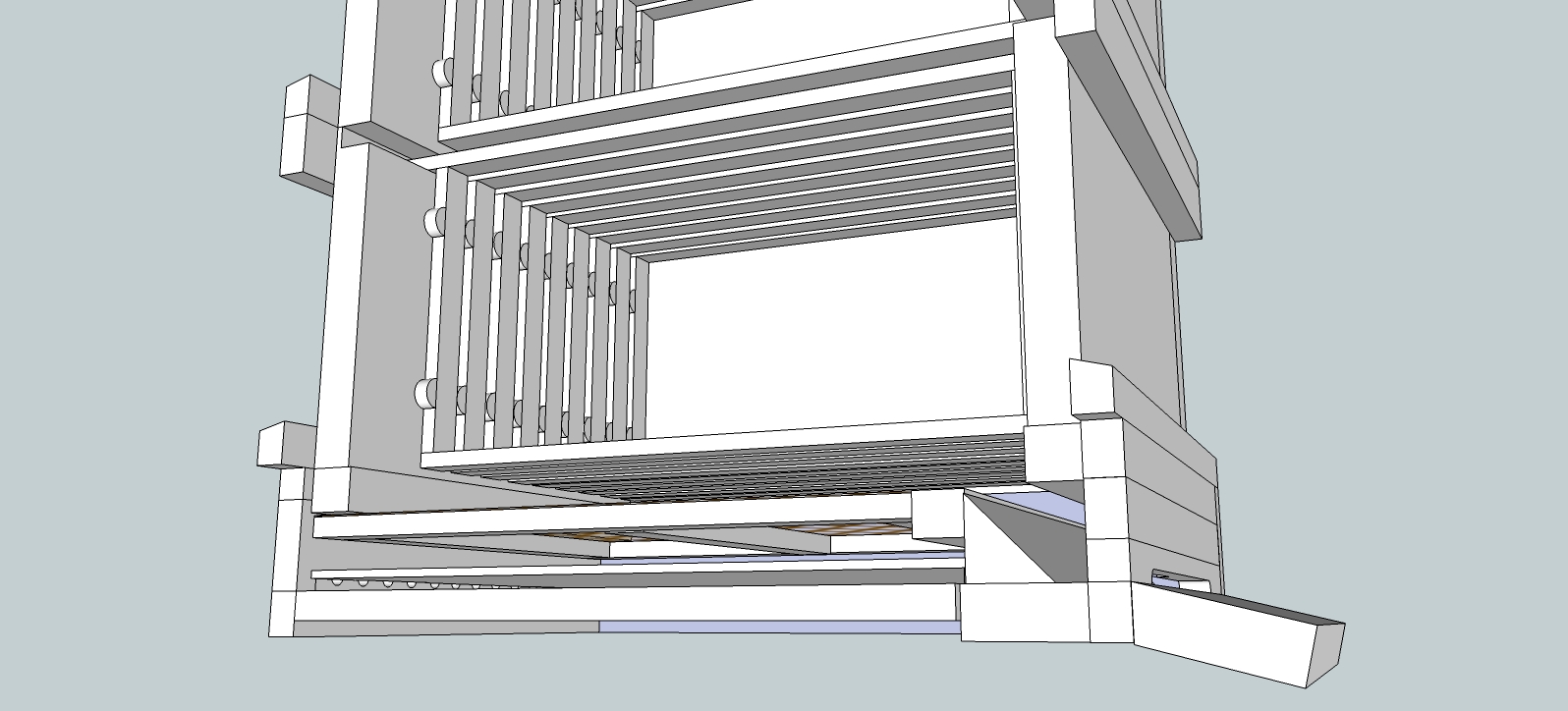

Beutenansicht ins innere des Bodens und der Beute
